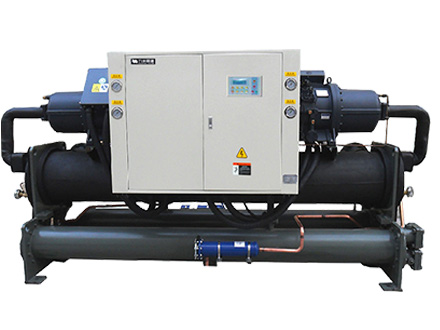

水冷式螺杆冷水机组

水冷式螺杆冷水机组

水冷螺杆式冷水机组以选用螺杆式压缩机而得名，主要由螺杆制冷压缩机、冷凝器、蒸发器以及电控元件、仪表等构成，具有结构紧凑、尺寸小、易损件少、使用维护简单方便、运行稳定等优点。在大型工业制冷及中央空调系统方面应用比较多。
在线订购

机组特点：
压缩机选用品牌半封闭螺杆式压缩机及电控元件；
安全保护装置齐全，性能稳定、噪音低、使用三寿命长；
采用PLC可编程触摸控制器，人机界面，操作简单便捷，机组运行状况一目了然；
机型采用单压缩机或多压缩机组合制冷系统。压缩机可依负载变化，自动交替运转，平衡各压缩机的运行时数，达到节省能耗及延长了冷水机组的使用期限的效果。便于能量调节，在部分负荷时更加节能；
整机开放式结构，安装及维护简单方便，可随时检查机组运行情况；
水冷螺杆式冷水机组（单机型）技术参数:

型号			TC-100W	TC-135W	TC-180W	TC-195W	TC-235W	TC-260W	TC-305W	TC-320W	TC-350W	TC-385W
名义制冷量		KW	100	135	180	195	235	260	305	320	350	385
名义制冷量		104kcal/h	8.6	11.6	15.5	16.8	20.3	22.4	26.3	27.6	30.2	33.2
运行控制方式			PLC可编程控制器全自动控制
电源			380V/3N/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1台
	启动类型		Y-△启动
	能量调节		0-33-66-100%			0-25-50-75-100%
	输入功率	KW	22.6	29.8	37.3	41	49.9	54.3	61.1	64.3	70.8	78
	额定电流	A	39.3	51.9	64.9	71.3	86.8	94.5	106.3	111.9	123.2	135.7
蒸发器	型式		高效壳管干式换热器
	水量	m³/h	17.2	23.2	31	33.6	40.6	44.8	52.6	55.2	60.4	66.4
	配管管径	DN	DN65		DN80		DN100					DN125
	水压降	kpa	48	48	50	50	50	52	54	55	55	58
冷凝器	型式		高效壳管干式换热器
	水量	m³/h	21.5	29	38.7	41.9	50.5	55.9	65.6	68.8	75.3	82.8
	配管管径		DN65		DN80		DN100					DN125
	水压降	KPa	46	46	47	47	48	49	51	53	53	56
制冷剂	类型		R22
制冷剂	充注量	kg	20	27	36	39	47	52	61	64	70	77
外形尺寸	长	mm	2100	2360	2450	2860	2860	2860	2860	2860	2860	3225
	宽	mm	700	700	900	900	900	900	900	900	900	900
	高	mm	1410	1520	1580	1600	1720	1745	1745	1770	1880	1960
机组重量		KG	850	1050	1270	1340	1640	1680	1720	1750	2080	2300
运行重量		KG	900	1150	1420	1540	1890	1940	1990	2050	2330	2550

水冷螺杆式冷水机组（双机型）技术参数:

型号			TC-200WD	TC-270WD	TC-360WD	TC-390WD	TC-470WD	TC-520WD	TC-610WD	TC-640WD	TC-700WD	TC-770WD
名义制冷量		KW	200	270	360	390	470	520	610	640	700	770
名义制冷量		104kcal/h	17.2	23.3	31	34	40.5	44.8	52.6	55.2	60	66
运行控制方式			PLC可编程控制器全自动控制
电源			380V/3N/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2台
	启动类型		Y-△启动
	能量调节		0-16.5-33--50-66-83.5-100%			0-12.5-25-37.5-50-62.5-75-87.5-100%
	输入功率	KW	45.2	60	75	82	99.8	108.6	122.2	128.6	141.6	156
	额定电流	A	78.6	103.7	129.8	142.7	173.7	189	212.6	223.8	246.4	271.4
蒸发器	型式		高效壳管干式换热器
	水量	m³/h	34.4	46.6	62	68	81	89.6	105.2	110.4	120	132
	配管管径	DN	DN80	DN100			DN125					DN150
	水压降	kpa	50	52	52	53	54	55	55	55	60	68
冷凝器	型式		高效壳管干式换热器
	水量	m³/h	43	58.1	77.4	83.9	101.1	111.8	131.2	137.6	150.5	165.6
	配管管径		DN65×2		DN80×2		DN100×2				DN125×2
	水压降	KPa	45	45	45	47	50	52	53	55	58	60
制冷剂	类型		R22
制冷剂	充注量	kg	40	54	72	78	94	103	121	127	139	153
外形尺寸	长	mm	3370	3370	3470	3470	3500	3500	3500	3600	3780	3780
	宽	mm	900	900	1100	1100	1300	1300	1300	1300	1300	1300
	高	mm	1440	1440	1530	1580	1760	1780	1820	1875	1970	1980
机组重量		KG	1650	1850	2300	2400	2800	3000	3100	3200	4000	4500
运行重量		KG	1900	2150	2550	2750	3350	3550	3600	3750	4450	4950

备注：
* 名义工况中参数如下：冷冻水进水温度12℃，出水温度7℃；冷却水进水温度30℃，出水温度35℃；
* 温度条件：冷冻水出水温度范围5℃~15℃，冷却水进水温度范围19℃~33℃；
* 蒸发器和冷凝器的水侧设计承受压力为1.0MPa；
* 名义工况中蒸发器水侧污垢系数为0.018m2·℃/kw，冷凝器水侧污垢系统为0.044m2·℃/kw;
* 保留更改上述尺寸或参数而不另行通知的权利
