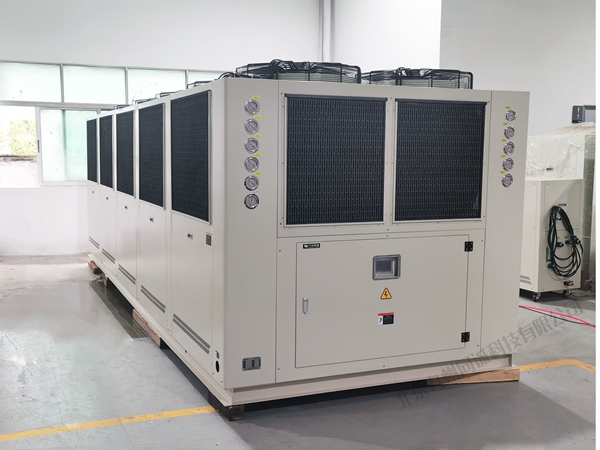

风冷式螺杆冷水机组

风冷式螺杆冷水机组

风冷式螺杆冷水机组不需要配备冷却水泵、冷却塔等辅助设备，可大量节省材料及工程安装费用，甚至不需要设置机房。可应用于宾馆、酒楼、商场、学校、医院、办公室等各类工业与民用建筑环境空调系统。
在线订购

机组特点：
冷凝器为翅片式，采用双油波纹亲水铝铂，由换热器加工设备制造，具有结构紧凑、体积小、体重轻、换热好等优点，并配置低转速的大叶轴流风机，可以降低运行噪音，减少对周围环境的影响。
机组控制系统采用进口PLC程式控制器，人机界配置
大荧幕触摸屏，介面简便大方，操作直观简便。
机组具有可靠的安全保护装置，包括：高低压保护器，排气过热保护器，压缩机电机过热保护器，过载电流保护器，防冻温度保护器，水流保护器，紧急停止开关，感温式易熔栓，安全阀等。
风冷螺杆式冷水机组（单机型）技术参数:

型号			TC-90C	TC-120C	TC-155C	TC-165C	TC-210C	TC-225C	TC-265C	TC-280C	TC-305C	TC-330C
名义制冷量		KW	90	120	155	165	210	225	265	280	305	330
名义制冷量		104kcal/h	8	10	13	14	18	19	23	24	26	28
名义制热量		KW	98	130	168	179	228	244	288	304	331	358
名义制热量		104kcal/h	8	11	14	15	20	21	25	26	28	31
运行控制方式			PLC可编程控制器全自动控制
电源			380V/3N/50HZ
整机功率		KW	28.6	38.1	48	53.1	66.8	71.1	79.3	76.4	91.9	100.6
整机运转电流		KW	50.1	66.7	84	92.9	116.9	124.4	138.8	147.4	160.8	176.1
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	启动类型		Y-△启动
	能量调节		0-33-66-100%			0-25-50-75-100%
	制冷功率	KW	26.8	35.4	44.4	48.7	60.2	64.5	72.7	76.4	84.1	91.8
	制冷电流	A	46.9	62	77.7	85.2	105.4	112.9	127.2	133.7	147.2	160.7
	制热功率	KW	26.1	34.5	43.3	47.5	58.7	76.9	82.4	74.5	82	89.5
	制热电流	A	45.7	60.4	75.8	83.1	102.7	134.6	144.2	130.4	143.5	156.6
蒸发器	型式		卧式壳管干式蒸发器
	水量	m³/h	15.5	20.7	26.7	28.4	36.1	38.7	45.6	48.2	52.5	56.8
	配管管径	DN	65	65	80	80	100	100	100	100	100	125
	水压降	kpa	44	45	47	49	50	50	50	50	52	55
冷凝器	型式		亲水铝箔套高效内螺纹铜管翅片式
冷凝器	风量		34200	45600	58900	62700	78900	85500	100700	106400	115900	125400
冷凝轴流风扇	数量		6	6	8	8	6	6	6	6	6	8
冷凝轴流风扇	单台功率	KW	0.3	0.45	0.45	0.55	1.1	1.1	1.1	1.3	1.3	1.3
制冷剂	类型		R22
制冷剂	充注量	kg	24	31	41	43	55	59	69	73	80	86
外形尺寸	长	mm	2450	2750	2950	3200	3200	3200	3200	3200	3550	4400
	宽	mm	1350	1400	1400	1500	2200	2200	2200	2200	2200	2200
	高	mm	2020	2020	2200	2200	2300	2300	2300	23500	23500	23500
机组重量		KG	1850	2000	2400	2600	2800	2950	3100	3300	3550	37500
运行重量		KG	2000	2200	2600	2900	3100	3180	3350	3600	3900	4100

风冷螺杆式冷水机组（双机型）技术参数:

型号			TC-180CD	TC-240CD	TC-310CD	TC-330CD	TC-420CD	TC-450CD	TC-530CD	TC-560CD	TC-610CD	TC-660CD
名义制冷量		KW	180	240	310	330	420	450	530	560	610	660
名义制冷量		104kcal/h	15	21	27	28	36	39	46	48	52	57
名义制热量		KW	196	260	336	358	456	488	576	608	662	716
名义制热量		104kcal/h	17	22	29	31	39	42	50	52	57	62
运行控制方式			PLC可编程控制器全自动控制
电源			380V/3N/50HZ
整机功率		KW	56.9	75.3	96.6	106.2	134.8	142	158.4	170.8	183.9	201.8
整机运转电流		KW	99.6	131.8	169.1	185.9	235.9	248.5	277.2	298.9	321.7	353.2
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	启动类型		Y-△启动
	能量调节		0-16.5-33--50-66-83.5-100%			0-12.5-25-37.5-50-62.5-75-87.5-100%
	制冷功率	KW	53.6	70.8	88.8	97.4	120.4	129	145.4	152.8	168.2	183.6
	制冷电流	A	93.8	123.9	155.4	170.5	210.7	225.8	254.5	267.4	294.4	321.3
	制热功率	KW	52.2	69	86.6	95	117.4	153.8	164.8	149	164	179
	制热电流	A	91.4	120.8	151.6	166.3	205.5	269.2	288.4	260.8	287	313.3
蒸发器	型式		卧式壳管干式蒸发器
	水量	m³/h	31	41.3	53.4	56.8	72.3	77.5	91.2	96.4	105	113.6
	配管管径	DN	80	100	100	125	125	125	150	150	150	200
	水压降	kpa	46	47	49	51	52	52	52	52	54	57
冷凝器	型式		亲水铝箔套高效内螺纹铜管翅片式
冷凝器	风量		68400	91200	117800	125400	159600	17100	201400	212800	231800	250800
冷凝轴流风扇	数量		6	6	6	8	8	10	10	10	12	14
冷凝轴流风扇	单台功率	KW	0.55	0.75	1.3	1.1	1.8	1.3	1.3	1.8	1.3	1.3
制冷剂	类型		R22
制冷剂	充注量	kg	47	63	81	86	110	118	139	146	160	173
外形尺寸	长	mm	3800	3800	4200	4400	4600	5600	5600	5600	6900	8000
	宽	mm	2000	2000	2200	2200	2200	2200	2200	2200	2200	2200
	高	mm	2300	2300	2300	2300	2500	2500	2500	2500	2500	2500
机组重量		KG	3200	3330	3850	4400	4800	4950	5150	54500	5750	5900
运行重量		KG	3500	3700	4200	4800	5300	5500	5680	6000	6300	6500

备注：
* 制冷工况：冷水进水温度12℃，出水温度7℃，环境温度35℃；
* 制热工况：热水进水温度40℃，出水温度45℃，环境干球温度7℃，湿球温度6℃；
* 蒸发器的水侧设计承受压力为1.0MPa；
* 名义工况中蒸发器水侧污垢系数为0.018㎡·℃/kw，冷凝器水侧污垢系统为0.044㎡·℃/kw;
* 保留更改上述尺寸或参数而不另行通知的权利
